一、锚固钉焊接
1、布线时，有必要以壁板中线为基准，向两侧布线，严厉按照规划图纸做出螺栓位置标记，实际放线中或许呈现的尺度累计差错在终一排螺栓位置表现。
2、锚固钉有必要笔直炉壁板焊接，螺栓相邻中心距误差≤2mm,任意两距离误差≤±3mm.

3、有必要留意对锚固件螺栓的螺纹保护。

4、焊接有必要牢固，焊接完毕，逐个锤击、弯曲检查焊接质量，清楚焊渣。

二、背衬层平铺

1、有必要严厉按规划要求紧缩至要求厚度。
2、毯间接缝层间有必要错开，错开量不小于图纸。
3、快速卡片有必要卡紧、避免反弹。

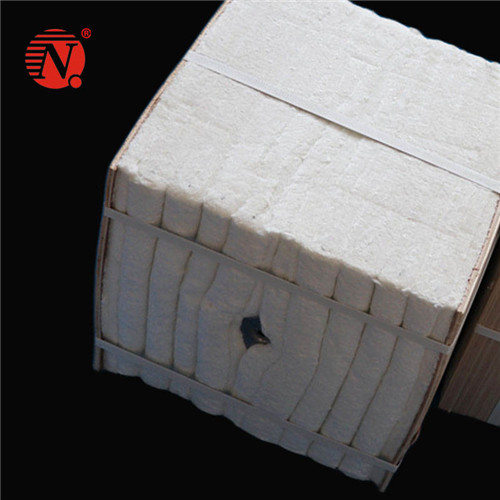

三、模块装置
1、逐块、逐排装置，螺母拧紧到位
2、兵列式摆放时，留意排与排之间补偿条的装置，装置时，严厉按图纸规划要求，紧缩至规则厚度。
3、为避免掉落，补偿条有必要选用U型钉固定于已装置完毕的陶瓷纤维模块上。
4、抽调护板、中心塑料管后，有必要认真检查套管处孔洞及模块空隙，尤其是边角部位。
四、面料修整
1、陶瓷纤维面料外表有必要拍平整、密实。
2、套管处孔洞，有必要选用调整折叠层或用陶瓷纤维棉、毯填充密实。
3、对模块间贯穿空隙有必要用半数纤维毯或纤维棉填塞方法进行修整。
五、陶瓷纤维模块炉衬施工质量对陶纤炉衬损坏的影响
1、螺母装置不到位，不能拧到螺栓上，导致陶瓷纤维模块及炉壁板未能有效连接，高温运用过程中，模块掉落坍塌。
2、补偿条压紧程度不行，高温下补偿条补偿量不能满足运用要求，呈现模块排与排之间贯穿缝隙，形成锚固螺栓高温氧化并烧损钢板。
3、陶瓷纤维模块面料修整不到位，模块间贯穿缝隙形成高温烟气穿透，锚固螺栓高温氧化腐蚀严重，模块掉落。
